Sahadaki gerçek: bir barit çökelmesi olayının anatomisi
Derin ve uzun erişimli sondajda sürekli hidrostatik denge, kuyu kontrolü kazalarına karşı ilk savunma hattıdır. Uzun süreli sirkülasyonsuz operasyonlarda — aşınmış bir matkap için takım çekilirken ya da eğimli bir aralıkta kablolu log alınırken — sondaj çamuru tamamen hareketsiz kalır.
Pompalar kuyu dibindeki çamuru yukarı almak için yeniden çalıştırıldığında, çamur logu ünitesi şeyl elekleri üzerinde aktif çamur yoğunluğunda keskin bir düşüş yakalar: 12,5 ppg değerinin 11,3 ppg'ye inmesi en kötü senaryo değil, gerçekçi bir okumadır. Bu düşüşün üç sonucu vardır ve birlikte gelirler:
- Hidrostatik basınç kaybı. Dengesiz kalan kolon, formasyon akışkanının kuyuya girmesine davetiye çıkarır. Bir çökelme sorunu olarak başlayan durum artık bir kick'tir.
- Kuyu içinde kesinti ve barit birikmesi. Yatak büyüdükçe tork ve sürtünme ani biçimde yükselir, diferansiyel sıkışma olasılığı da onunla birlikte artar.
- ECD dalgalanmaları. Eşdeğer sirkülasyon yoğunluğu öngörülemez hale gelir — formasyonu çatlatacak kadar yükselir ve ardından ciddi çamur kaçağı gelir.
Ekipler ilk olarak polimer bozunmasına ya da viskozite artırıcı eksikliğine yönelir, çünkü sahada ellerinin altındaki kaldıraçlar bunlardır. Laboratuvarda yapılan kök neden analizi ise genellikle başka bir yere çıkar: API zarfının dışında kalan bir parçacık boyut dağılımı ya da baştan beri sertifikayı karşılamamış bir özgül ağırlık. Bunların hiçbiri bir torba polimerle çözülmez.
Çökelmenin fiziği: kritik açılarda Boycott etkisi
Kuyu içindeki çökelme, ders kitabı çiziminin ima ettiği basit düşey Stokes düşüşü değildir. Eğim 30° ile 60° arasına girdiğinde devreyi başka bir mekanizma alır.

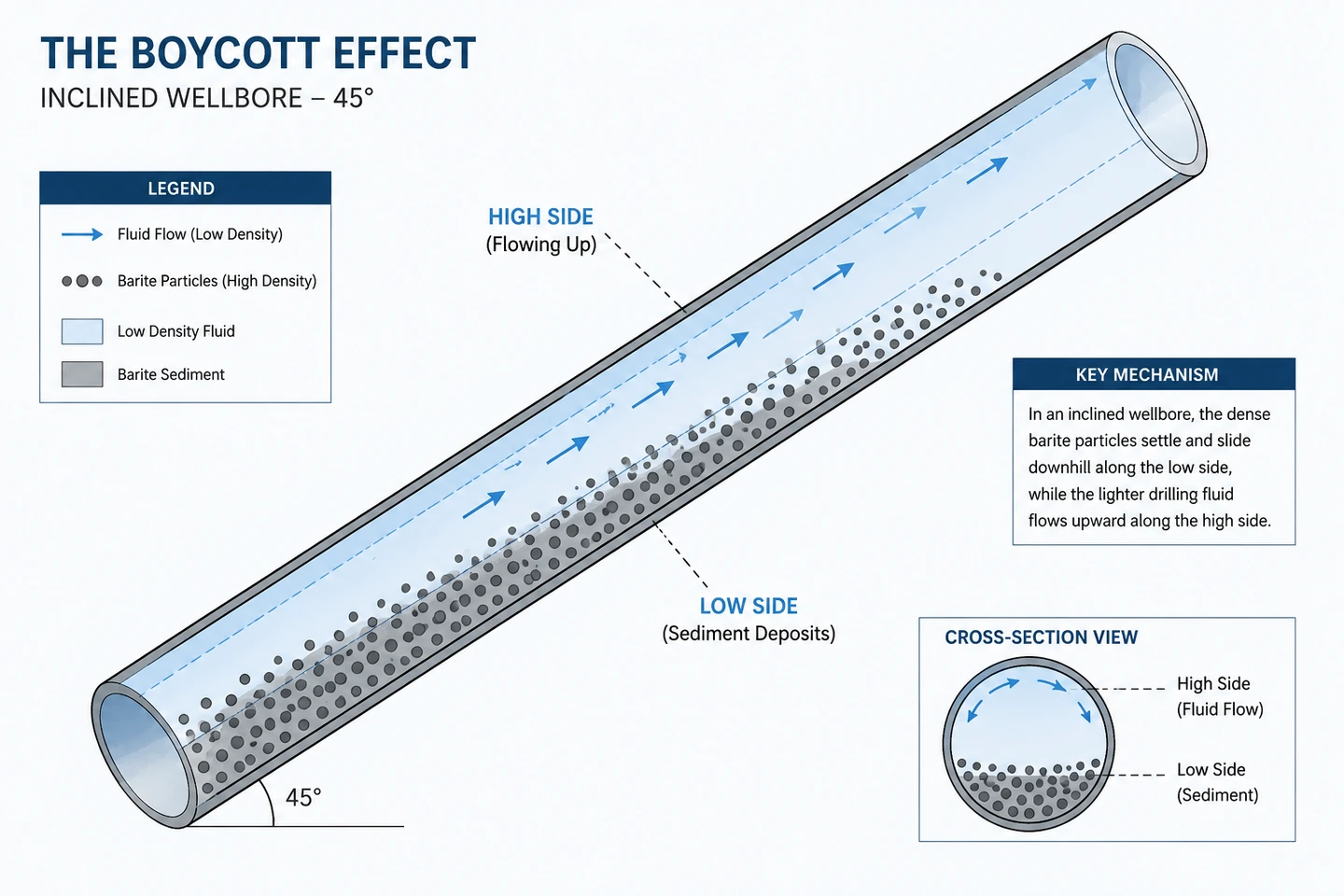

- Boycott mekanizması. Eğimli bir anülüsteki barit parçacığının kuyu boyunca düşmesi gerekmez; alt cidara ulaşmak için yalnızca anülüs boşluğunu — bir inçin kesri kadar bir mesafeyi — geçmesi yeterlidir. Yoğun katılar orada toplandığında aşağı doğru kayan yoğun bir yatak oluşturur, yerini aldıkları hafif akışkan ise üst taraftan yukarı akar. Kolon, yalnızca çökelme hızının öngördüğünden çok daha hızlı tabakalaşır; çökelmenin önce bir açı sorunu, sonra bir yoğunluk sorunu olmasının nedeni budur.
- Statik ve dinamik çökelme. Statik çökelme kule beklerken olur. Dinamik çökelme ise düşük kesme hızında sirkülasyon sırasında — kaydırmalı sondajda ya da düşük devirle delerken — düşük kesme hızı viskozitesinin (LSRV) parçacıkları taşıyamayacak kadar zayıf kaldığı durumda gerçekleşir. Dinamik çökelme tam da pompalar çalıştığı ve akışkan yönetiliyormuş gibi göründüğü için daha tehlikelidir.
API Spec 13A kapsamında parçacık boyut dağılımı mimarisi
Süspansiyon, çamur havuzunda değil değirmende tasarlanır. İşin büyük kısmını iki sınır yapar ve bunlar ters yönlere çeker:
- Üst sınır — 75 µm, 200 mesh. API Spec 13A, 75 µm elekteki yaş elek bakiyesini 3,0 ağırlıkça % ile sınırlar. Yüksek açılı bir aralıkta Boycott kaymasını başlatan iri parçacıklardır, çünkü anülüs boşluğunu ilk geçenler onlardır. Bakiyeyi 1,8 ağırlıkça % altında tutmak, şartname alt sınırının üzerinde hissedilir bir akışkan kararlılığı payı sağlar.
- Alt sınır — 6 µm altı ince taneler. 6 µm altındaki kütle oranı 30 ağırlıkça % değerini aşmamalıdır. Alıcıların en sık göz ardı ettiği sınır budur, çünkü daha ince olmak daha güvenli gibi durur. Öyle değildir: aşırı öğütme özgül yüzey alanını katlar, onunla birlikte plastik viskoziteyi, pompa basıncını, termal bozunmayı ve ölçülebilir bir sondaj hızı kaybını getirir.
| Teknik parametre | API 13A standardı (4,20 sınıfı) | Düşük kaliteli ticari barit | Kuyu içi operasyonel etkisi |
|---|---|---|---|
| Özgül ağırlık (SG) | ≥ 4,20 g/cm³ | 3,95–4,10 g/cm³ | Düşük özgül ağırlık aynı çamur yoğunluğu için daha fazla katı gerektirir, ECD'yi yükseltir |
| 75 µm elek bakiyesi | ≤ 3,0 ağırlıkça % | > 4,5 ağırlıkça % | Hızlı çökelme, Boycott kayması, ağır çökelme |
| 6 µm altı parçacıklar | ≤ 30,0 ağırlıkça % | > 35,0 ağırlıkça % | Aşırı plastik viskozite ve yüksek pompa basıncı |
| Çözünür toprak alkali metaller | ≤ 250 mg/kg kalsiyum cinsinden | > 400 mg/kg | Bentoniti floküle eder ve filtrasyon kontrol polimerlerini bozar |
Düşük kaliteli ticari barit sütunu, üçüncü taraf denetimlerinde rastlanan şartname dışı malzemeyi temsil eder; yayımlanmış bir standart değildir.
İki sınırdan herhangi birinde kalan bir barit yine de kimyasal olarak uygun diye satılabilir. Özgül ağırlık ve baryum sülfat içeriği, ikisinin arasındaki dağılımın biçimi hakkında hiçbir şey söylemez.
Laboratuvar kalite kontrolü: mineral saflığının parti bazında doğrulanması
Aşağıdaki testler yükleme öncesinde ısrar edilmeye değer, çünkü her biri diğerlerinin göremeyeceği bir kusuru yakalar:
- Helyum gaz piknometresi. İki ondalık basamağa kadar mutlak gerçek özgül ağırlık. Gözenekli ve ince öğütülmüş bir tozda sıvı yer değiştirme yönteminin taşıdığı hacim hatasını ortadan kaldırır — 4,13'ün 4,20 diye geçmesini sağlayan hatayı.
- Lazer kırınımıyla PSD profillemesi. Geçti/kaldı değeri değil, eğrinin tamamı. Simetrik bir dağılım hem iri tanenin hem de ince kuyruğun bulunmadığını doğrular; elek bakiyesi aynı olan iki barit kuyu içinde bambaşka davranabilir.
- Suda çözünür toprak alkali metaller. Çözünmüş kalsiyum ve magnezyumun eşiğin altında tutulması, çamur programının geri kalanının dayandığı uzun zincirli filtrasyon kontrol polimerlerini — PAC ve CMC — korur.
Lojistik, ambalaj ve tedarik zinciri güvencesi
Barit ağırdır, ton başına ucuzdur ve suyla bozulur; bu da ambalajı, sevk ettiğimiz hemen her mineralden daha büyük bir teslim kalitesi bileşeni haline getirir.

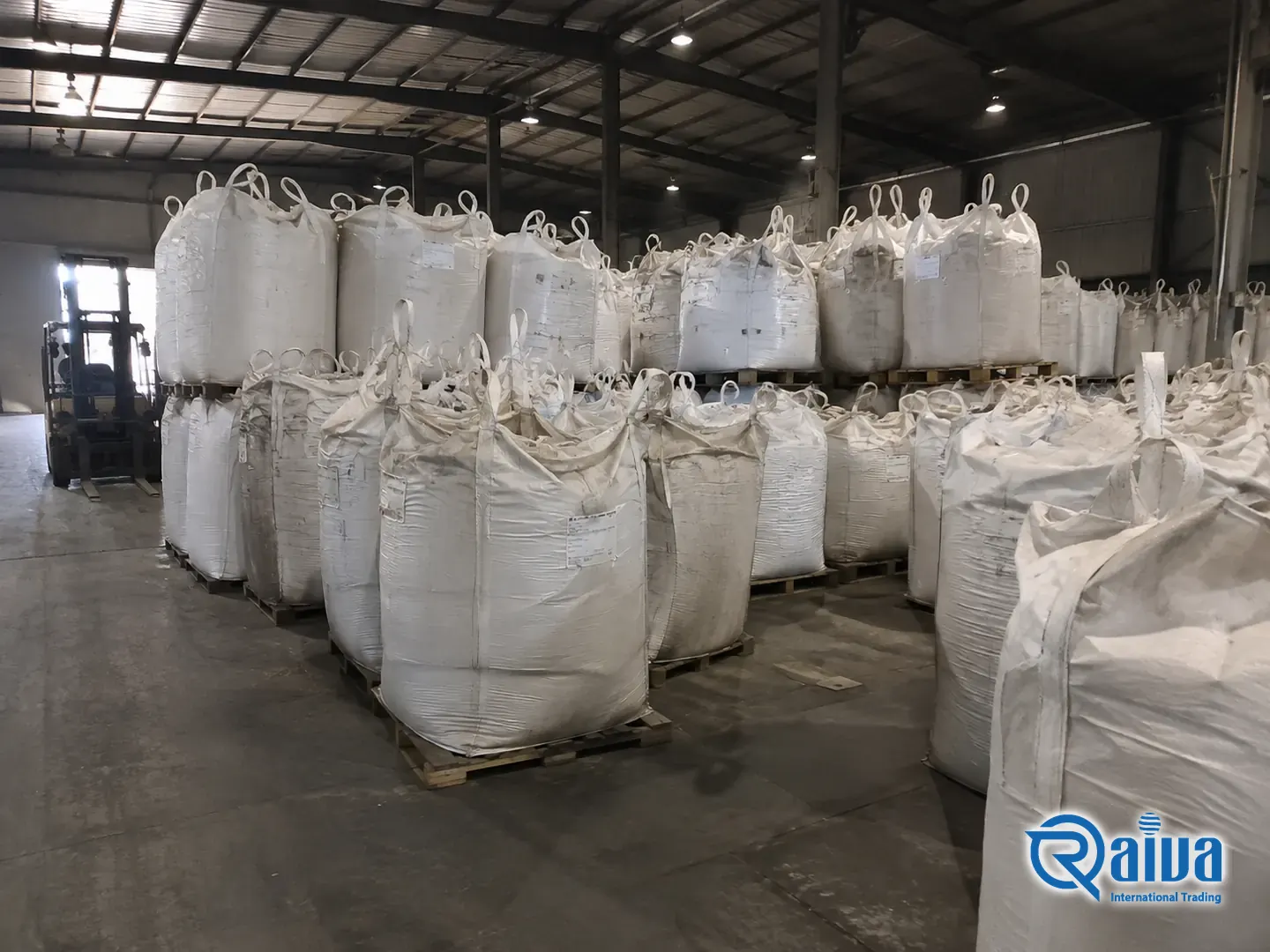

- Neme karşı bariyerli ambalaj. İç polietilen astarlı, UV stabilizeli lamine 1,5 tonluk FIBC big bag'ler. Asıl mesele astardır: uzun bir deniz yolculuğunda nem girişi kekleşmeye yol açar ve kekleşmiş barit, kimse bir gramını test edemeden hazneyi tıkar.
- Parti bazında izlenebilirlik. Genel olarak sınıfa değil, belirli sevkiyat partisine bağlı bir analiz sertifikası; böylece SGS veya Bureau Veritas denetimi fiilen gelen malla karşılaştırılabilir.
